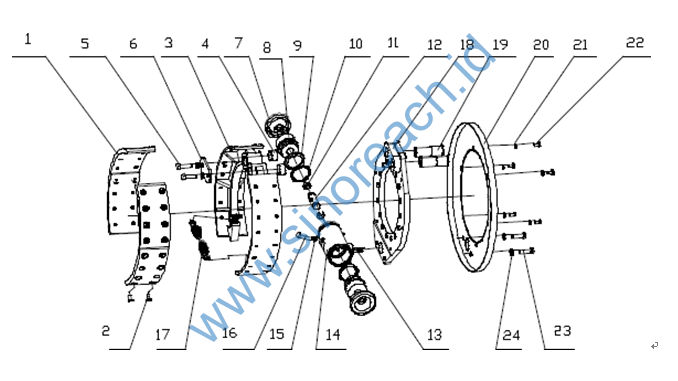

1 摩擦片 FRICTION DISC 4 蹄 总 成 号
ASSEMBLY
2 铆钉 RIVET 32 PART ：
3 制动蹄 BRAKE SHOE 2 DA4120.1.1
（275400166）
4
铜套
THE COPPER SLEEVE
4 数量 Q’ty：2 套/
单个轮边
2 SUITS/WHEEL
ASSEMBLY
5 805006412 螺栓 M12×30 BOLT 2 GB/T5783-2000
6 垫板 PLATE 1
7 防尘罩 COVER 2
8 活塞 PISTON 2
9 Yx 型密封圈 Yx SEAL 2 分 泵 总 成 号
ASSEMBLY
10 O 型密封圈 Q-RING 2 PART ：
11 限位圈 SCRAPER SEAL 1 DA4120.1.2
（275400167）
12 轴 SHAFT 1 数量 Q’ty：1 套/
单个轮边
13 放气嘴 VENT NOZZLE 1 1SUIT/WHEEL ASSEMBLY
14 泵体 PUMP BODY 1
15 805300037 组合垫圈 10 WASHER 1
16 分泵定位螺钉 SCREW 1
17 回位弹簧 SPRING 1
18
制动底板 BRAKE
BOTTOM PLATE
1
19 销轴 PIN SHAFT 2
20 防护板 PROTECTIVE
PLATE 1
21 805338259 垫圈 8 SPRING WASHER 6 GB/T93-1987
22 805046504 螺栓 M8×16 BOLT 2 GB/T5783-2000
23 805006413 螺栓 M12×35 BOLT 2 GB/T5783-2000
24 805338261 垫圈 12 SPRING
WASHER 2 GB/T93-1987

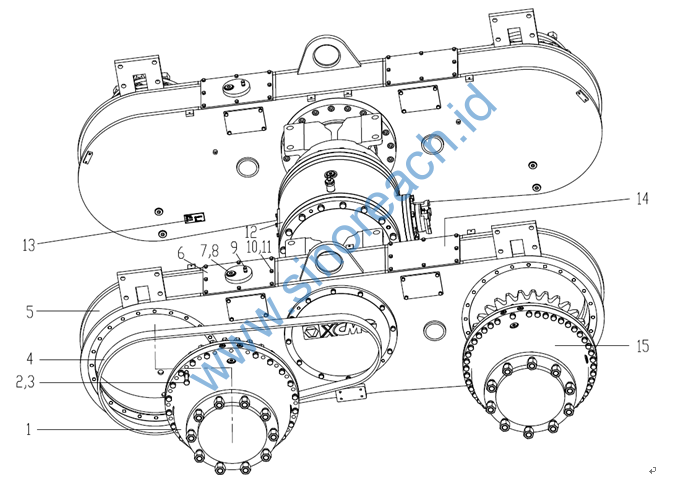

1
275400092
内链轮湿式轮边 WET INNER
SPROCKET WHEEL ASSEMBLY
2 805048163 螺栓
M14×1.5×75 BLOT
M14×1.5×75
3 805338262 垫圈 14 WASHER 14
4 800350745 链条 ROLLER
CHAIN
5 275400192 平衡箱组件 BALANCE-BOX
ASSEMBLY
6 275400195 透气顶盖 AIR COVER
7 803107805 螺塞 M22×1.5 PLUG
M22×1.5
8 805300032 垫圈 22 WASHER 22
9 803163983 通气塞B 型 BREATHER
PLUG
10 805046507 螺栓 M8×20 BOLT M8×20
11 805338259 垫圈 8 WASHER 8
12 275400158 平地机桥中段 DRIVING AXLE
MIDPIECE
13 275400090 标牌 NAME PLATE
14 275400191 顶盖板 COVER BOARD

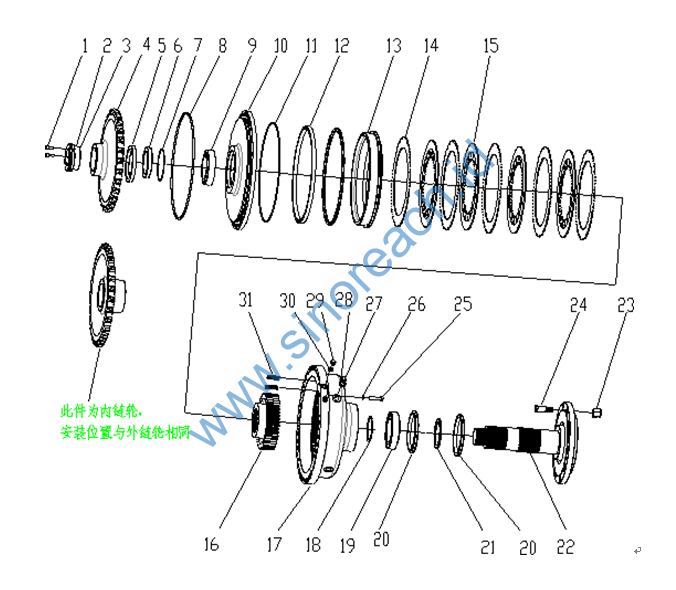

15
275400087
外链轮湿式轮边 WET OUTER
SPROCKET WHEEL ASSEMBLY
1 805100036 内 六 角 螺 钉
M10×25 SOKET HEAD CAP SCREW
2 800356303 螺纹套 THREAD BUSHING
3 调整垫片 ADJUST
GASKET
4
800356304
内链轮 INNER
SPROCKET WHEEL
5
227100161 骨架油封
FB140 × 170 ×
16 FRAMEWORK OIL SEAL
FB140×170×16
6 800356305 密封套 SEAL
CARTRIDGE
7 801139982 O 型密封圈 100
×2.55 O RING 100×
2.55
8 803198551 O 型密封圈 475
×7 O RING 475×7
9 800554585 轴承 32021 BREARING
10 800356306 端盖 SHELL COVER
11 801139981 O 型密封圈 460
×4 O RING 460×4
12 800356307 Y 型 密 封 圈
425×475×11 Y RING 425× 475×11
13 800356308 活塞 PISTON
14 800356309 钢片 STEEL SHEET
15 800356310 摩擦片总成 FRICTION DISC
16 800356311 花键套 SPLINE
HOUSING
17 800356312 壳体 SHELL
18 805400007 轴用弹性挡圈
110 CIRCLIP FOR SHAFT
19 800514795 轴承 32022 BREARING
20
803107851 浮封环 189 ×
164×15 FLOATING
SEAL 189×164
×15
801100270 O 形圈 170 ×
9.5 O RING 170×
9.5
21 800356314 垫片 GASKET
22 800356315 轴 AXLE
23 275400183 轮辋螺母 RIM NUT
24 800356317 轮辋螺栓 RIM BOLT
25 805000362 紧固螺栓 M14
×1.5×55 BOLT
26 805338262 弹簧垫圈 14 SPRING
WASHER
27 275101665 加油堵头 M24
×1.5 WASHER
28 805300107 组合垫圈 24 BONDED
WASHER
29 800356320 进油堵头 M14
×1.5 OIL PLUG
30 805300024 组合垫圈 14 BONDED
WASHER
31 800356322 矩形弹簧 SPRING

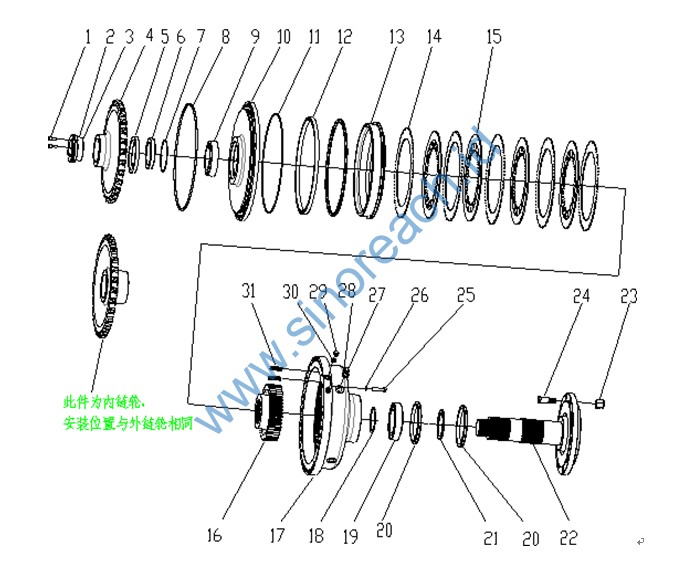

1 805100036 内 六 角 螺 钉
M10×25 SOKET HEAD CAP SCREW
2 800356303 螺纹套 THREAD BUSHING
3 调整垫片 ADJUST
GASKET
4
800356323
外链轮 OUTER
SPROCKET WHEEL
5
227100161 骨架油封
FB140 × 170 ×
16 FRAMEWORK OIL SEAL
FB140×170×16
6 800356305 密封套 SEAL
CARTRIDGE
7 801139982 O 型密封圈 100
×2.55 O RING 100×
2.55
8 803198551 O 型密封圈 475
×7 O RING 475×7
9 800554585 轴承 32021 BREARING
10 800356306 端盖 SHELL COVER
11 801139981 O 型密封圈 460
×4 O RING 460×4
12 800356307 Y 型 密 封 圈
425×475×11 Y RING 425× 475×11
13 800356308 活塞 PISTON
14 800356309 钢片 STEEL SHEET
15 800356310 摩擦片总成 FRICTION DISC
16 800356311 花键套 SPLINE
HOUSING
17 800356312 壳体 SHELL
18 805400007 轴用弹性挡圈
110 CIRCLIP FOR SHAFT
19 800514795 轴承 32022 BREARING
20
803107851 浮封环 189 ×
164×15 FLOATING
SEAL 189×164
×15
801100270 O 形圈 170 ×
9.5 O RING 170×
9.5
21 800356314 垫片 GASKET
22 800356315 轴 AXLE
23 275400183 轮辋螺母 RIM NUT
24 800356317 轮辋螺栓 RIM BOLT
25 805000362 紧固螺栓 M14
×1.5×55 BOLT
26 805338262 弹簧垫圈 14 SPRING
WASHER
27 275101665 加油堵头 M24
×1.5 WASHER
28 805300107 组合垫圈 24 BONDED
WASHER
29 800356320 进油堵头 M14
×1.5 OIL PLUG
30 805300024 组合垫圈 14 BONDED
WASHER
31 800356322 矩形弹簧 SPRING
