80500761 发动机及附件=Engine And Attachment 6
380500684 空调系统 Air Conditioner System 16
380500692 发动机罩 Engine Hood 20
380500403 驾驶室总成 Cab Ass’y 24
380902138 操纵台 Control Boar 26
380601401 发动机操纵 Engine Control 30
380300955 手制动操纵 Hand Brake Control 32
380601591 工作装置Work Equipment 34
380501004 铲刀总成 Blade Ass’y 42
800359845 蜗轮箱Turbine Box 46
380902141 摆架总成 Swing Chassis Ass’y 56
380501190 机架 Frame 60
380903066 前桥 Front Axle 68
380501189 电气系统Electrical System 76
380501238 仪表盘总成Instrumentation Console Ass’y 80
380501188 操作板Operating Plate 82
380501187 继电器板 Relay Plate 86
380500765 传动系统(一) Transmission System 88
380500794 传动系统Transmission System 90
380500708 作业液压系统 Working Hydraulic System 124
380500701 转向液压系统 Steering Hydraulic System 130
380500702 制动液压系统 Braking Hydraulic System 138
380301085 油箱总成 Tank Ass’y 150
803045341 双联齿轮泵 Duplicate Gear Pump 152
380900731 前轮倾斜油缸 Front Wheel Tilt Cylinder 154
803079214 铲刀摆动油缸 Blade Tilt Cylinder 156
803079212 右铲刀升降油缸 Right Blade Hoist Cylinder 160
380900707 右铰接转向油缸 Right Articulated Steering Cylinder 164
380900708 前轮转向油缸 Front Wheel Steering Cylinder 166
380900709 左铰接转向油缸 Left Articulated Steering Cylinder 168
803079213 左铲刀升降油缸 Left Blade Hoist Cylinder 170
380900705 铲土角变换油缸 Blade Angle Change Cylinder 174
380900730 铲刀引出油缸 Blade Outstanding Cylinder 176
803010956 插销油缸 Bolt Cylinder 178
380900196 前推土板 Front Blade 180
380902144 前松土耙 Front Scarifier 188
380900194 后松土器 Rear Ripper 190

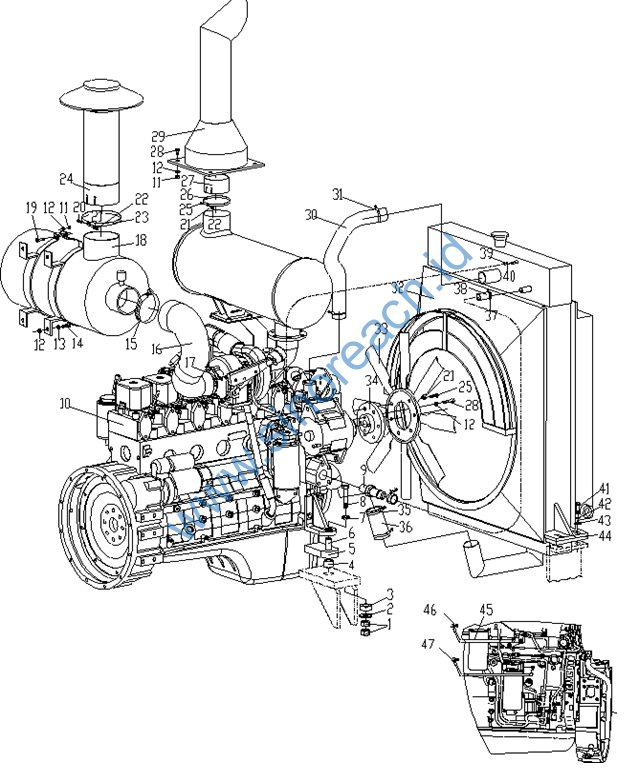

1 805046476 螺母 M16 NUT
2 380300627 垫圈 WASHER
3 380300637 橡胶垫 I RUBBER WASHERⅠ
4 380300639 隔套 SPACER
5 380300641 橡胶垫 RUBBER PAD
6 380300131 钢套 STEEL SLEEVE
7 805338263 垫圈 16 WASHER
8 805046669 螺栓 M16×130 BOLT
9 380300630 水管接头 WATER ADAPTER
10 800153976 发动机 ENGINE
11 805238371 螺母 M10 NUT
12 805338278 垫圈 10 WASHER
13 805338260 垫圈 10 WASHER
14 805046462 螺栓 M10×25 BOLT
15 801907062 T 型抱箍 Φ114.3 PIPE CLIP
16 380500398 弯管 ELBOW
17 801907064 T 型抱箍￠87 PIPE CLIP
18 800105955 空气滤清器 AIR CLEANER
19 805047359 螺栓 M10×80 BOLT
20 805046517 螺栓 M8×60 BOLT
21
805338259
垫圈 8
WASHER
22 805046477 螺母 M8 NUT
23 380300642 夹管 CLAMP
24 380900881 接管 TUBE
25 805046513 螺栓 M8×40 BOLT
26 380900986 管夹 CLIP
27 380500397 接管 TUBE
28 805046473 螺栓 M10×30 BLOT
29 380900985 排气管 EXHAUST PIPE
30 380500399 出水管 TUBE
31 801907100 T 型抱箍 Φ58 PIPE CLIP
32 803010882 散热器总成 RADIATOR ASS＇Y
33 801907069 T 型抱箍 Φ70 PIPE CLIP
34 380500400 进水管 INTAKE PIPE
35 805801458 双钢丝式环箍 26-30 PIPE CLIP
36 380300629 补水管￠20×1000 HUTCH WATER PIPE
37 805801440 环箍 15-18 PIPE CLIP
38 380300631 发动机出气管￠
8×800 ENGINE EXHAUST GAS
PIPE
39 805046548 螺栓 M12×40 BOLT
40 805338261 垫圈 12 WASHER
41 805338280 垫圈 12 WASHER
42 380900912
胶垫 CUSHION
43 380300634 钢丝外编织胶管总成 VITTA
44 805009809 螺栓 M14×1.5×32 BLOT
45 803192079 垫 14 WASHER
46 380300635 钢丝外编织胶管总成 VITTA
47 380300638 空滤器支架 BRACKET,AIR CLEANER

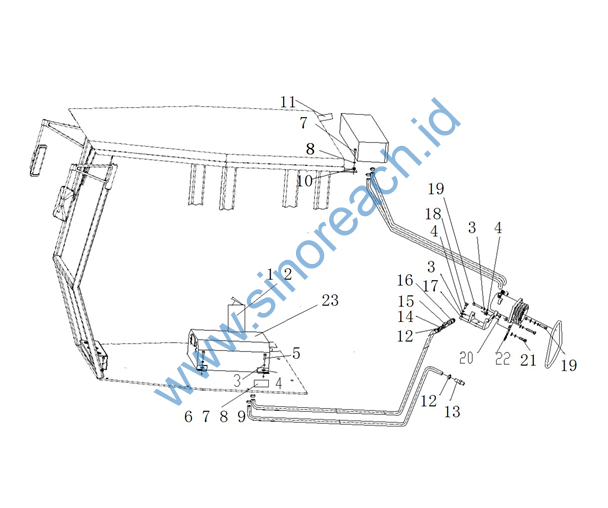

1 819947986 灭火器 FIRE EXTINGUISHER
2 819948838 灭火器支架 FIRE EXTINGUISHER
BRACET
3 805300017 垫圈 10 WASHER
4 805300014 垫圈 10 WASHER
5 805000727 螺栓 M10×25 BOLT
6 380904663 手油门支架 ACCELEROGRAPH
BRACKET
7 805000017 螺栓 M8×25 BOLT
8 805300010 垫圈 8 WASHER
9 805300069 垫圈 8 WASHER
10 380901222 冷凝器左支架 CONDENSER
BRACKET(L)
11 380904661 冷凝器右支架 CONDENSER BRACKET(R
12 805801452 双钢丝式喉箍 22-26 CLAMP
13 380900888 接头体 BODY,JOINT
14 380300754 接头体 BODY,JOINT
15 800752773 球阀 GLOBE VALVE
16 380900970 接头 NIPPLE
17 380901000 压缩机支架 BRACKET
18 805000713 螺栓 M10×45 BOLT
19 805000100 螺栓 M10×55 BOLT
20 805200048 螺母 M10 NUT
21
805000029
螺栓 M10×40
BOLT
22 380900836 调节钢片 ADJUSTING PLATE
23 803545407 空调总成 AIR CONDITION

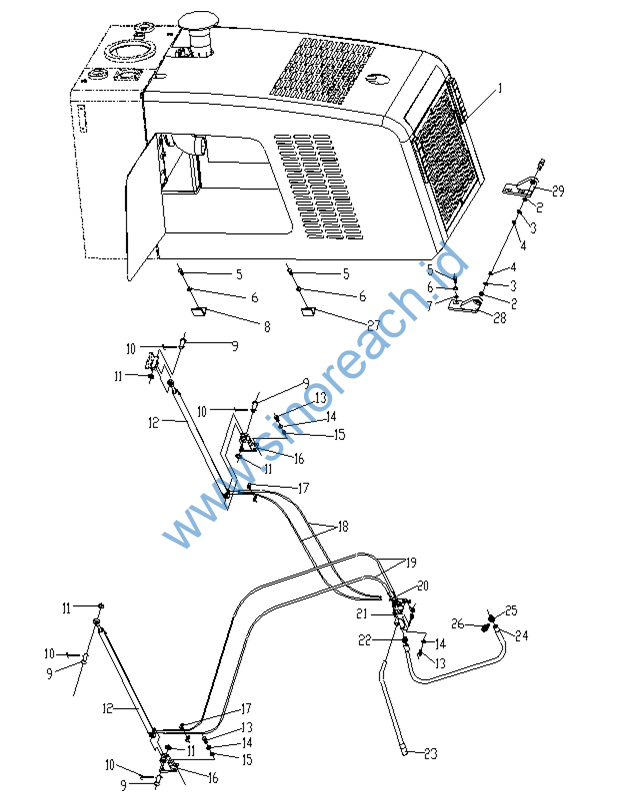

1 380501108 机罩 HOOD
1 380501109 机罩 HOOD
2 800515224 深沟球轴承 61904 BEARING
3 805300013 垫圈 16 WASHER
4 805200051 螺母 M16 NUT
5 805000048 螺栓 M12×35 BOLT
6 805300018 垫圈 12 WASHER
7 805300020 垫圈 12 WASHER
8 380901072 机罩限位架 LIMITATIVE BLOCK
9 805604496 销轴 PIN SHAFT
10 805600027 开口销 4×36 COTTER PIN
11 805300112 垫圈 20 WASHER
12 803010935 油缸 OIL CYLINDER
13 805000062 螺栓 M10X35 BOLT
14 805300014 垫圈 10 WASHER
15 805201477 螺母 M10 NUT
16 381400218 支座 SEAT
17 803190341 管夹 CLIP
18 803191918 1SNHAHA060604-700
胶管总成 HOSE ASS’Y
19 803191917 1SNHAHA060604-1000
胶管总成 HOSE ASS’Y
20 803191913 Y06L 三通组合接头 COMBINED LINK
21 803010915
手压泵 HAND PUMP
22 381400231 接头体 JOINT BODY
23 381400223 杆 LEVER
24 803191631 1SNHAHF121206-2100
胶管总成 HOSE ASS’Y
25 803190731
直角组合接头 RIGHT ANGLE UNION
JOINT
26 803190517 直通接头 JOINT
27 380901105 机罩限位架Ⅱ LIMITATIVE BLOCKⅡ
28 380901074 左支座 SUPPORT(L.H.)
29 380901073 右支座 SEAT,BRACKET(R.H.)21 803010915
手压泵 HAND PUMP
22 381400231 接头体 JOINT BODY
23 381400223 杆 LEVER
24 803191631 1SNHAHF121206-2100
胶管总成 HOSE ASS’Y
25 803190731
直角组合接头 RIGHT ANGLE UNION
JOINT
26 803190517 直通接头 JOINT
27 380901105 机罩限位架Ⅱ LIMITATIVE BLOCKⅡ
28 380901074 左支座 SUPPORT(L.H.)
29 380901073 右支座 SEAT,BRACKET(R.H.)

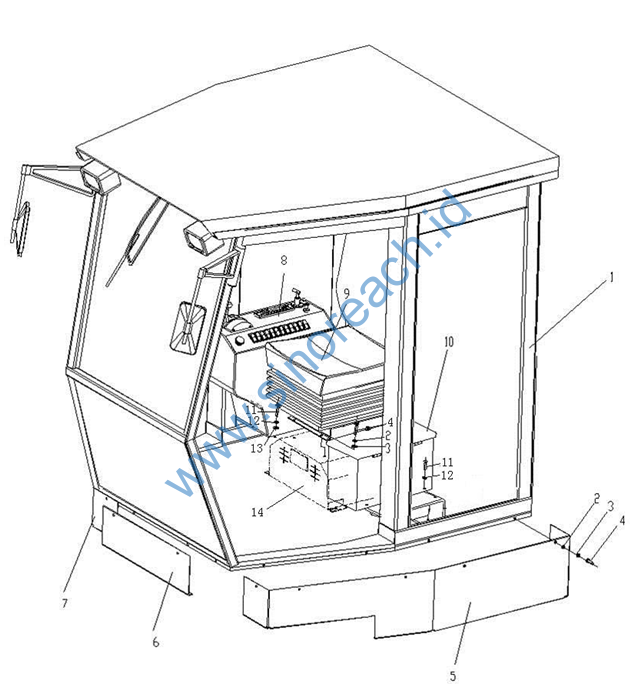

1 380602021 驾驶室 CAB
2 805300069 垫圈 8 WASHER
3 805300010 垫圈 8 WASHER
4 805000018 螺栓 M8×20 BOLT
5 380602071 左护板 GUARD PLATE(L.H.)
6 380602073 前护板 GUARD PLATE(F.H.)
7 380602072 右护板 GUARD PLATE(R.H.)
8 380601993 操纵板 OPERATING PLATE
9 801970524 座椅 SEAT
10 380902430 工具箱 TOOL BOX
11 805000727 螺栓 M10×25 BOLT
12 805300014 垫圈 10 WASHER
13 805300017 垫圈 10 WASHER
14 380904655 空调 AIR CONDITION
1 380602021 驾驶室 CAB

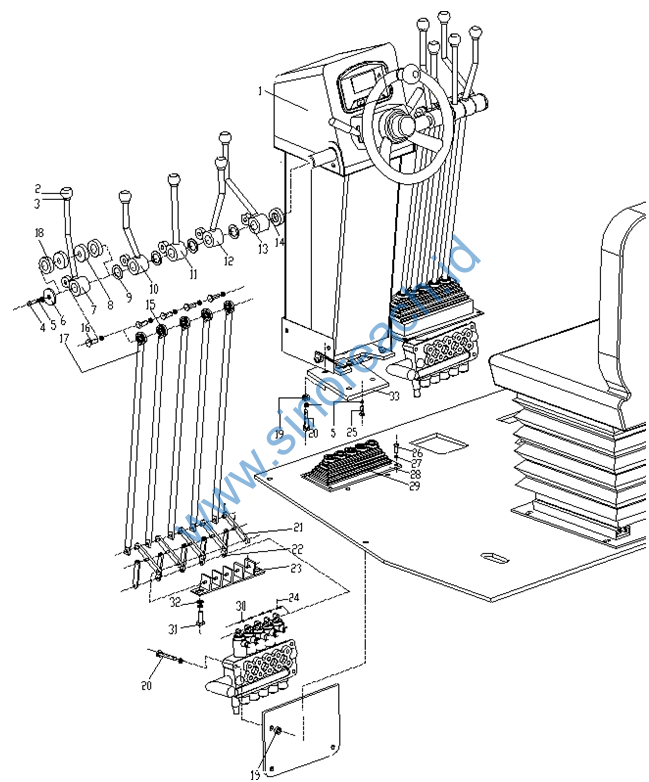

1 380501166 操纵台 CONTROL BOARD
2 801504198 手柄球 M12×40 HANDLE GRIP
3 805200069 螺母 M12 NUT
4 805000033 螺栓 M8×16 BLOT
5 805300010 垫圈 8 WASHER
6 380300733 挡板 PLATE
7 380901009 操纵杆 CONTROL LEVER
8 800553758 套筒 SLEEVE
9 380300734 隔套 SPACER
10 380901004 操纵杆 CONTROL LEVER
11 380901006 操纵杆 CONTROL LEVER
12 380901007 操纵杆 CONTROL LEVER
13 380901008 操纵杆 CONTROL LEVER
14 380300730 垫片 WASHER
15 800515282 杆端关节轴承
SI10EM10 JOINT BEARING
16 805000727 螺栓 M10×25 BLOT
17 380900871 连接杆 LINK ROD
18 380901001 轴套 SLEEVE
19 805200048 螺母 M10 NUT
20 805000029 螺栓 M10×40 BOLT
21 380901002 连杆 LINK ROD
22 380900338 连接板 PLATE
23 380901003 支座 SEAT
24 805604606 销 1.6×16 PIN
25 805000727 螺栓 M10×25 BOLT
26 805000020 螺钉 M8×30 SCREW
27 805300069 垫圈 8 WASHER
28 380901087 压板 PLATE
29 380901010 橡胶套 RUBBER COVER
30 805604511 销轴 PIN SHAFT
31 805000068 螺栓 M10×16 BOLT
32 805300017 垫圈 10 WASHER
33 380300735 垫板 PLATE

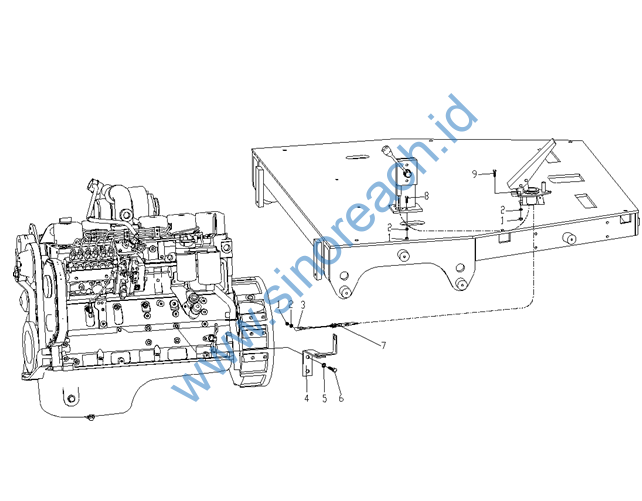

1 805200053 螺母 M6 NUT
2 805300030 垫圈 6 WASHER
3 800515287 弯杆形球头杆端关节
轴承 JOINT BEARING
4 805000715 螺栓 M12×25 BOLT
5 805300018 垫圈 12 WASHER
6 380500438 支板 PLATE
7 805000126 螺栓 M6×30 BOLT
8 800307655 联轴器 COUPLING
9 805000232 螺栓 M6×35 BOLT
